Comprendre une carte IGN
Aux scouts ou en dehors (randonnées, travail en forêt, montagne, etc), La carte IGN est un outil qui peut être très pratique.
Voici quelques bases à connaître :
Comprendre l’échelle
Toute carte a une échelle

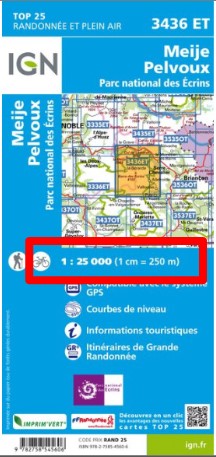

exemple 1:25 000e, l’échelle la plus utilisée sur les cartes IGN.
L’échelle est indiquée sur sa couverture et dans sa légende..
Le premier chiffre représente la distance sur la carte, le second sa correspondance sur le terrain.

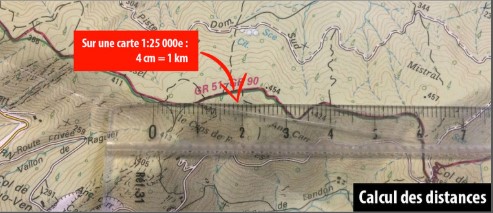

Sur une carte au 1:25 000e, 1 cm sur la carte correspond donc à 25 000 cm dans la réalité, soit 250 m.
Les cartes à l’échelle 1:25000e sont à privilégier pour effectuer une randonnée.

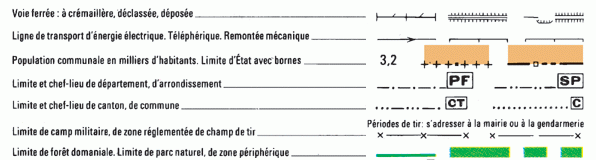

Routes et chemins

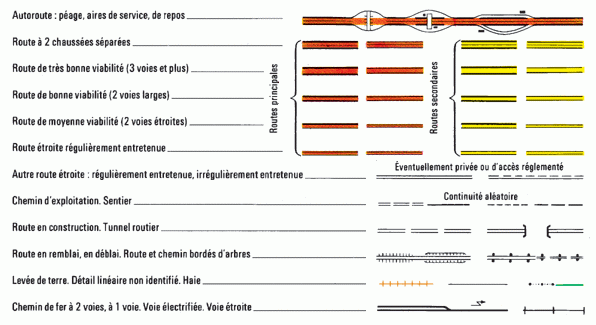

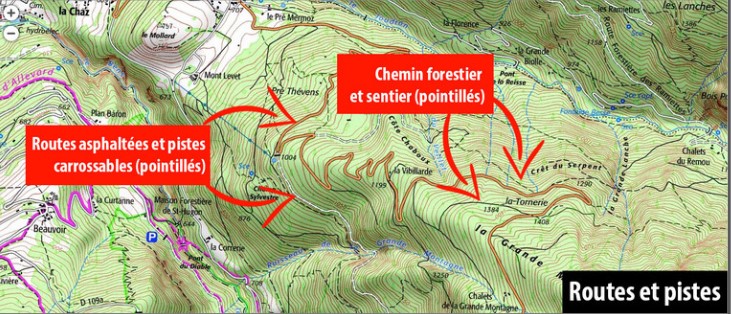

Les cartes signalent les routes asphaltées par deux traits pleins colorés, dont l’épaisseur varie selon le type de voie :
– plus épaisse pour les autoroutes, routes nationales et départementales,
– blanche pour les routes communales.
Elles représentent les pistes carrossables à l’aide de deux traits en pointillés.
Un trait plein noir indique un chemin d’exploitation agricole ou forestier.
Lorsqu’une voie est interdite aux véhicules à moteur, elles y ajoutent un trait transversal noir pour en marquer l’interdiction. Enfin, elles figurent les sentiers à l’aide d’un trait noir en pointillés.

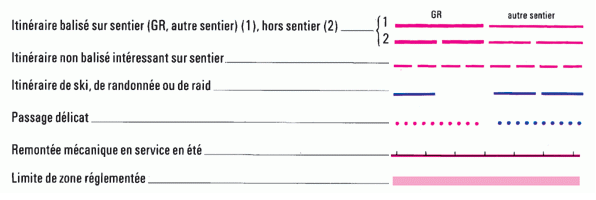

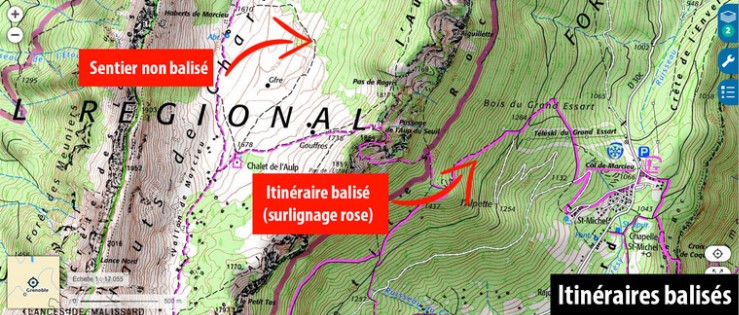

Les cartes surlignent les itinéraires balisés avec un trait rose foncé.
Elles différencient les itinéraires majeurs :
- GR (Grande Randonnée) ou GRP, à l’aide d’un trait plus épais,
- sentiers locaux et les PR (Petite Randonnée) caractérisés par un trait plus fin.
Lorsqu’un itinéraire s’écarte des sentiers, elles le représentent par une ligne rose en pointillés, plus épaisse pour les GR que pour les autres chemins. Elles annotent également le nom des principaux sentiers balisés le long de leur tracé. Enfin, elles utilisent le bleu foncé pour signaler les itinéraires de ski de randonnée.
Altitude

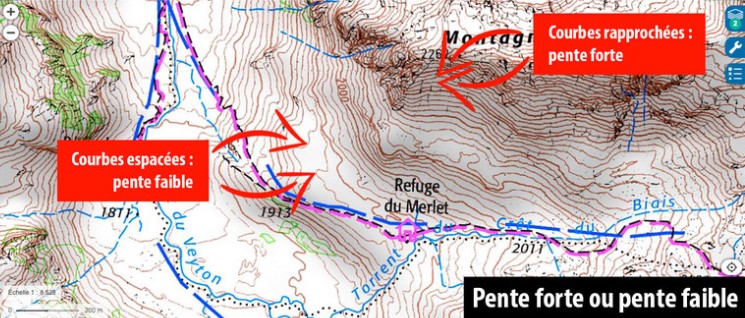

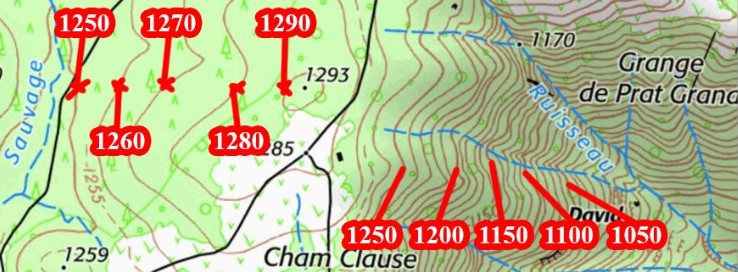

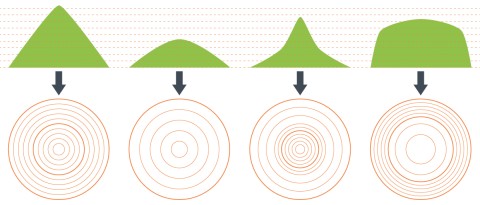

Marquées en orange sur la carte, les courbes de niveau représentent le relief. Une courbe de niveau relie tous les points de même altitude sous forme d’une ligne continue. L’écart entre ces courbes est défini dans la légende, en règle générale, il est de 10 mètres.
Les cartes facilitent la lecture des altitudes en marquant chaque palier de 50 mètres par une courbe de niveau plus épaisse. Entre chaque ligne épaisse, cinq lignes fines « dessinent » le relief par paliers de 10 mètres. Dans les zones planes, il peut arriver que des « sous-courbes » de niveau en pointillés orange apportent de manière ponctuelle une plus grande précision.

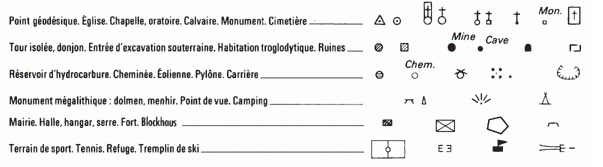

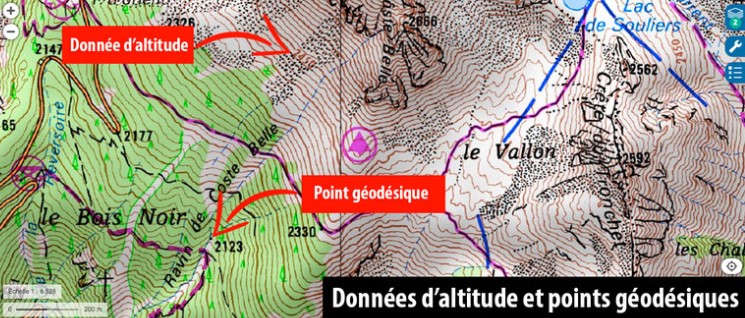

Les cartes inscrivent les données d’altitude sur plusieurs courbes de niveau, en particulier sur les plus épaisses qui marquent des caps symboliques. Elles indiquent également d’autres altitudes sous forme de « points géodésiques ». Elles les représentent à l’aide de triangles ou de ronds noirs, chacun avec un point en leur centre.
Végétation

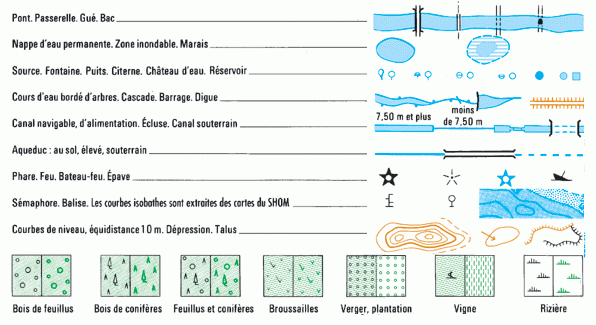

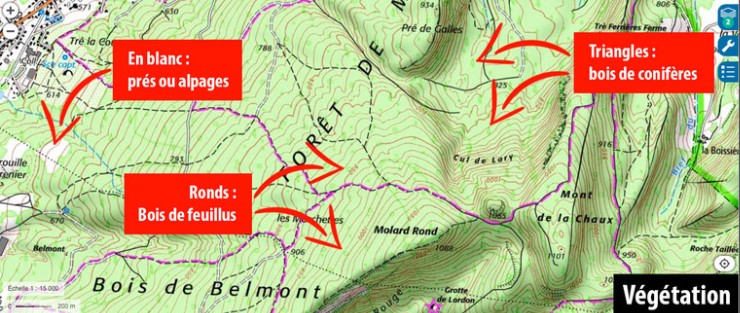

Les zones en blanc représentent les prés et alpages. Les zones en vert sont des zones broussailleuses (vert clair) ou de forêt (vert plus foncé). Plusieurs symboles peuvent venir préciser le type de végétation présente dans cette zone (résineux ou feuillus, broussailles, plantations, vignes, etc…).
Refuges et Sources

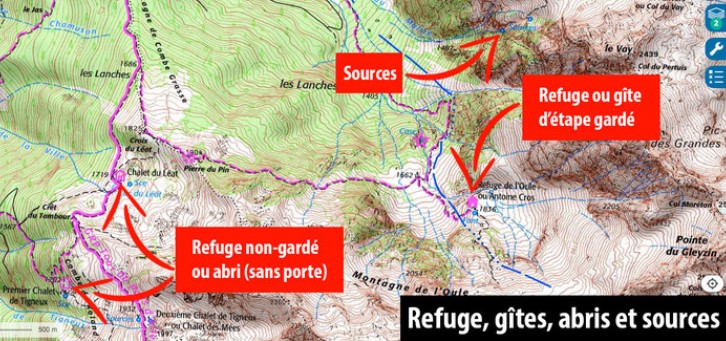

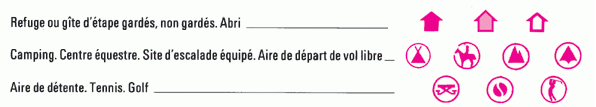

Les cartes utilisent un symbole en forme de maison rose pour indiquer les refuges : une maison pleine avec une porte représente un refuge ou un gîte d’étape gardé ; une maison évidée avec une porte désigne un refuge non-gardé ; une maison évidée sans porte correspond à un simple abri. Un rectangle noir plein surmonté d’un drapeau noir peut également signaler un refuge. Pour représenter les sources d’eau, les cartes emploient soit un cercle bleu, soit une goutte d’eau au contour bleu.
